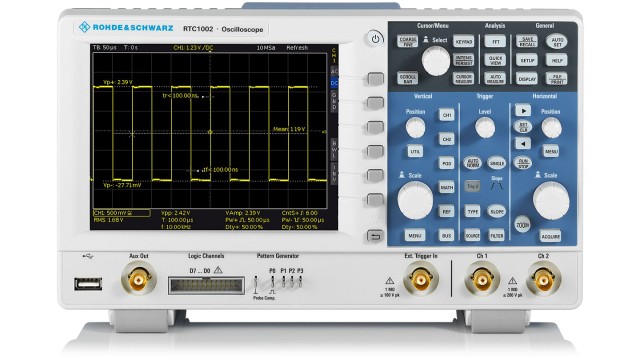

R&S®RTC1000 示波器
带宽：50 MHz 至 300 MHz
最大采样率：2 Gsample/s
最大存储深度：2 Msample
MSO：8 个可选数字通道，可升级更新
码型发生器：4 位码型，数据传输率高达 50 Mbit/s
￥ 0.00
0.00
带宽：50 MHz 至 300 MHz
最大采样率：2 Gsample/s
最大存储深度：2 Msample
MSO：8 个可选数字通道，可升级更新
码型发生器：4 位码型，数据传输率高达 50 Mbit/s
| 垂直系统 | ||
| 通道数 | 2 | |
| 带宽 (–3 dB) | R&S®RTC1002（配备 R&S®RTC-B220/-B221/-B222/-B223） | 50 MHz、70 MHz、100 MHz、200 MHz、300 MHz |
| 上升时间（计算值） | R&S®RTC1002（配备 R&S®RTC-B220/-B221/-B222/-B223） | 7 ns、5 ns、3.5 ns、1.75 ns、1.15 ns |
| 输入阻抗 | 1 MΩ ± 2% || 14 pF ± 2 pF | |
| 输入灵敏度 | 所有范围内均支持最大带宽 | 1 mV/div 至 10 V/div |
| DC 增益精度 | 偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C | |
| 所有范围内的输入灵敏度 | 3% | |
| 采集系统 | ||
| 最大实时采样率 | 1 Gsample/s；2 Gsample（交织模式） | |
| 存储深度 | 1 Msample；2 Msample（交织模式） | |
| 水平系统 | ||
| 时基范围 | 1 ns/div 至 100 s/div | |
| 触发系统 | ||
| 触发类型 | 标配 | 边沿，宽度，视频（PAL，SECAM，PAL-M，SDTV，HDTV），码型，超时 |
| 选件 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN | |
| 分析和测量功能 | ||
| 快速查看 | 按下按钮，内部测量值会直接显示在波形上并持续更新 | 峰峰值、正峰值/负峰值、上升时间/下降时间、平均值、RMS 值、周期、频率 |
| 自动测量 | 脉冲串宽度，正/负脉冲计数，上升/下降沿计数，平均值，周期 RMS，RMS，周期平均，峰值±，频率，周期，幅度，低电平，正/负过冲，脉冲宽度，占空比±，上升/下降时间，延迟，相位 | |
| 波形数学运算 | 加法、减法、乘法、除法、FFT | |
| MSO 选件 | ||
| 数字通道 | 8 个（1 个逻辑探头） | |
| 采样率 | 1 Gsample/s | |
| 存储深度 | 1 Msample | |
| 波形发生器选件 | ||
| 分辨率，采样率 | 8 位，978 ksample/s | |
| 幅度 | 高阻抗；50 Ω | 60 mV 至 6 V (Vpp)；30 mV 至 3 V (Vpp) |
| DC 偏置 | 正弦波 | 0.1 Hz 至 50 kHz |
| 脉冲/方波和锯齿波/三角波 | 0.1 Hz 至 10 kHz | |
| 4 位码型发生器选件 | ||
| 可编程码型 | 采样时间 | 20 ns 至 42 s，上/下 |
| 存储深度 | 2048 个样本 | |
| 4 位计数器 | 频率 | 100 mHz 至 50 MHz |
| 方波 | 频率 | 1 mHz 至 500 kHz |
| 数字电压表 | ||
| 测量 | DC、AC + DC RMS、AC RMS 分辨率 | 最高 3 位 |
| 频率计 | ||
| 分辨率 | 6 位 | |
| 通用数据 | ||
| 屏幕 | 6.5" VGA 彩色显示屏（640 × 480 像素） | |
| 接口 | 1 x USB 主端口、USB 设备端口、LAN | |
| 可识别噪声 | 距离为 0.3 m 时的最大声压等级 | 30.4 dB(A) |
| 尺寸 | W × H × D |
285 mm × 175 mm × 140 mm (11.22 in × 6.89 in × 5.51 in) |
| 重量 | 1.7 kg (3.75 lb) | |
