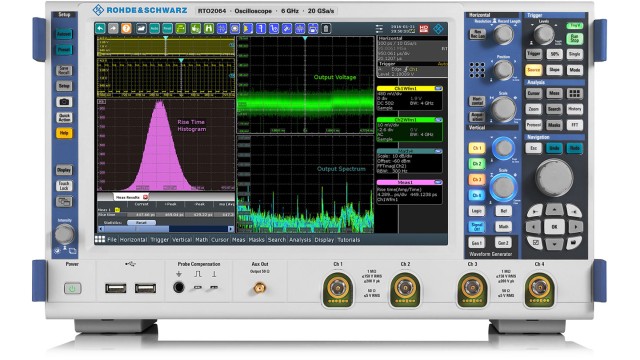

R&S®RTO2000 示波器
带宽：600 MHz 至 6 GHz
最大采样率：20 Gsample/s
最大存储深度：2 Gsample
垂直分辨率：最高 16 位，带高分辨率模式选件
MSO：16 个可选数字通道，可升级更新
波形捕获率高达 1 百万波形/秒，可快速查找信号故障
I 2 GSample 存储深度，可分析长序列
I 最高 16 位垂直分辨率
I 多通道频谱分析
￥ 0.00
0.00
带宽：600 MHz 至 6 GHz
最大采样率：20 Gsample/s
最大存储深度：2 Gsample
垂直分辨率：最高 16 位，带高分辨率模式选件
MSO：16 个可选数字通道，可升级更新
波形捕获率高达 1 百万波形/秒，可快速查找信号故障
I 2 GSample 存储深度，可分析长序列
I 最高 16 位垂直分辨率
I 多通道频谱分析
| 垂直系统 | ||
| 通道数 |
R&S®RTO2002/R&S®RTO2012 R&S®RTO2022/R&S®RTO2032 |
2 |
|
R&S®RTO2004/R&S®RTO2014 R&S®RTO2024/R&S®RTO2034 R&S®RTO2044/R&S®RTO2064 |
4 | |
| 模拟带宽 (–3 dB) 和上升时间（50 Ω 时） | R&S®RTO2002 和 R&S®RTO2004 | 600 MHz、583 ps |
| R&S®RTO2012 和 R&S®RTO2014 | 1 GHz、350 ps | |
| R&S®RTO2022 和 R&S®RTO2024 | 2 GHz、175 ps | |
| R&S®RTO2032 和 R&S®RTO2034 | 3 GHz、116 ps | |
| R&S®RTO2044 | 4 GHz、100 ps | |
| R&S®RTO2064 |
4 通道：4 GHz、100 ps 2 通道：6 GHz、76 ps |
|
| 所有型号均可扩展至最高 6 GHz 带宽。 | ||
| 阻抗 |
50 Ω ±1.5% 1 MΩ ±1%（15pF 时）（测量值） |
|
| 输入灵敏度 | 所有范围内均支持最大带宽 |
50 Ω：1 mV/div 至 1 V/div， 500 μV 至 1 V（选件）； 1MΩ：1 mV/div 至 10 V/div， 500 μV 至 10 V（选件） |
| 模数转换器的 ENOB | 满刻度正弦波，<–3 dB 带宽 | > 7 位（测量值） |
| 采集系统 | ||
| 实时采样率 | R&S®RTO200x/201x/202x/203x | 每通道最大 10 Gsample/s |
| R&S®RTO2044/2064 |
4 通道时最大 10 Gsample/s 2 通道时最大 20 Gsample/s |
|
| 存储深度 | 标配，每通道/单通道激活 |
R&S®RTO2000：2 通道型号：50 /100 Msample R&S®RTO2000：4 通道型号：50 /200 Msample |
|
最大升级（R&S®RTO-B110 选件）， 每通道/单通道激活 |
R&S®RTO2000：2 通道型号：1/2 Gsample R&S®RTO2000：4 通道型号：1/2 Gsample |
|
| 最大捕获率 |
连续采集和显示， 10 Gsample/s，1 ksample |
1 000 000 波形/秒 |
| 超分段存储模式 | < 300 ns 盲区时间 | |
| 抽取模式 | 任意抽取模式和波形算法组合，每通道最多支持 3 种波形显示 |
取样，峰值检测，高分辨率， 均方根 |
| 波形算法 | 关闭，包络，平均 | |
| 插值模式 | 线性，sin(x)/x，采样&保持 | |
| 水平系统 | ||
| 时基范围 | 25 ps/div 至 10,000 s/div | |
| 精度 |
供货/校准之后 R&S®RTO-B4 选件 |
±5 ppm ±0.02 ppm |
| 触发系统 | ||
| 触发类型 | 边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，模式，状态，串行模式，电视/视频，串行总线触发（选件），区域触发（选件） | |
| 区域触发（选件） | 最多 8 个多边形相交或不相交的逻辑组合：测量通道，频谱，数学运算 | |
| 灵敏度 | 触发迟滞定义 |
可自动或手动调整 （0 div 至 5 div） |
| 通用数据 | ||
| 尺寸 | W x H x D |
427 mm x 249 mm x 204 mm (16.81 in x 9.8 in x 8.03 in) |
| 重量 | 9.6 kg (21.2 lbs) | |
| 屏幕 |
12.1" LC TFT 电容式彩色触摸屏， 1280 x 800 像素 (XGA) |
|
| 接口 | 1 Gbps LAN，A 型：2 x USB 3.1，2 x USB 2.0；B 型：1 x USB 3.1，GPIB（选件），DVI 和显示端口（用于外部监视器），外部触发，触发输出 | |
