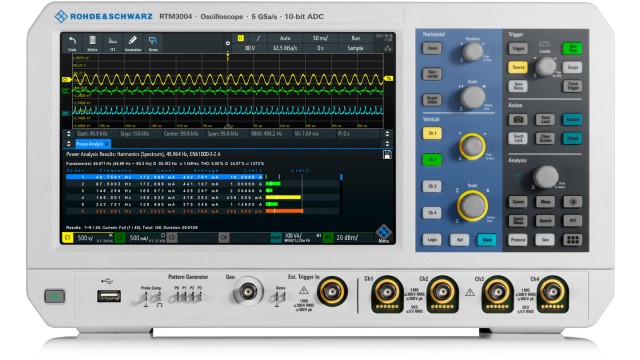

R&S®RTM3000 示波器
带宽：100 MHz 至 1GHz
采样率：最大 5 Gsample/s
存储深度：最大 80 Msample
ADC 分辨率：10 位
显示屏：10.1" 电容式触摸屏
￥ 0.00
0.00
带宽：100 MHz 至 1GHz
采样率：最大 5 Gsample/s
存储深度：最大 80 Msample
ADC 分辨率：10 位
显示屏：10.1" 电容式触摸屏
| 垂直系统 | ||
| 通道数 | R&S®RTM3002；R&S®RTM3004 | 2；4 |
| 带宽 (–3 dB)（50 Ω 时） | R&S®RTM3002/3004（配备 R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 选件） | 100 MHz、200 MHz、350 MHz、500 MHz、1 GHz |
| 上升时间（计算值） | R&S®RTM3002/3004（配备 R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10 选件） | 3.5 ns、1.75 ns、1 ns、700 ps、350 ps |
| 输入阻抗 | 50 MΩ ± 1.5%（测量值）；1 MΩ ± 1%（测量值）|| 14 pF ± 1 pF（测量值） | |
| 输入灵敏度 | 所有范围内均支持最大带宽 | |
| 1 MΩ 时 | 500 μV/div 至 10 V/div | |
| 50 Ω 时 | 500 μV/div 至 1 V/div | |
| DC 增益精度 | 偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C | |
| 输入灵敏度 > 5 mV/div | 全量程的 ±1.5% | |
| 输入灵敏度 > 5 mV/div | 全量程的 ±2% | |
| ADC 分辨率 | 10 位，高分辨率采样最高达 16 位 | |
| 采集系统 | ||
| 最大实时采样率 | 2.5 Gsample/s；5 Gsample/s（交织模式） | |
| 存储深度 | 标配； | 40 Msample；80 Msample（交织模式） |
| 使用 R&S®RTM-K15 选件 | 400 Msample 分段存储 | |
| 水平系统 | ||
| 时基范围 | 在 0.5 ns/div 至 500 s/div 范围内可选 | |
| 触发系统 | ||
| 触发类型 | 标配 | 边沿，宽度，视频（PAL，NTSC，SECAM，PAL-M，SDTV 576i，HDTV 720p，HDTV 1080i，HDTV 1080p），码型，Line，串行总线，超时 |
| 可选 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN，ARINC 429，MIL-STD-1553 | |
| MSO 选件 | ||
| 数字通道 | 16（2 个逻辑探头） | |
| 采样率 | 1.25 Gsample/s | |
| 存储深度 | 标配； | 40 Msample；80 Msample（交织模式） |
| 使用 R&S®RTM-K15 选件 | 400 Msample 分段存储 | |
| 波形发生器选件 | ||
| 分辨率，采样率 | 14 位，250 Msample/s | |
| 振幅 | 高阻抗；50 Ω | 20 mV 至 5 V (Vpp)；10 mV 至 2.5 V (Vpp) |
| DC 偏移 | 高阻抗；50 Ω | ±5 V；±2.5 V |
| 信号频率范围 | 正弦波 | 0.1 Hz 至 25 MHz |
| 脉冲/方波 | 0.1 Hz 至 10 MHz | |
| 锯齿波/三角波 | 0.1 Hz 至 1 MHz | |
| 噪声波 | 最大 25 MHz | |
| 任意波形 | 采样率；存储深度 | 最大 10 Msample/s；32 kpoints |
| 通用数据 | ||
| 屏幕 | 10.1" WXGA TFT 彩色显示屏（1280 × 800 像素） | |
| 接口 | 支持 MTP 的 USB 主端口，USB 设备端口，LAN，支持远程显示和操作的强大 Web 服务器 | |
| 可识别噪声 | 距离为 1.0 m 时的最大声压等级 | 28.3 dB(A) |
| 尺寸 | W × H × D |
390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
| 重量 | 3.3 kg (7.27 lb) | |
