通道数
|

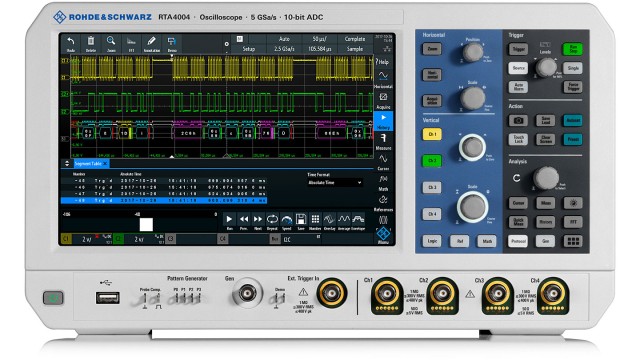

R&S®RTA4004
|
4
|
|
带宽 (–3 dB)
|
R&S®RTA4004（配备 R&S®RTA-B24x 选件）
|
200 MHz、350 MHz、500 MHz、1 GHz
|
|
上升时间（计算值）
|
R&S®RTA4004（配备 R&S®RTA-B24x 选件）
|
5 ns、3.5 ns、1.75 ns、1.15 ns
|
|
输入灵敏度
|
所有范围内均支持最大带宽
|
|
|
|
1 MΩ 时
|
500 μV/div 至 10 V/div
|
|
|
50 Ω 时
|
500 μV/div 至 1 V/div
|
|
DC 增益精度
|
偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C
|
|
|
输入灵敏度 > 5 mV/div
|
全量程的 ±1%
|
|
|
输入灵敏度 ≤5 mV/div 至 ≥ 1 mV/div
|
全量程的 ±1.5%
|
|
|
输入灵敏度 < 1 mV/div
|
全量程的 ±2.5%
|
|
ADC 分辨率
|
|
10 位，高分辨率采样最高达 16 位
|
|
采集系统
|
|
最大实时采样率
|
|
2.5 Gsample/s；5 Gsample/s（交织模式）
|
|
存储深度
|
|
100 Msample；200 Msample（交织模式）；
1 Gsample 分段存储
|
|
水平系统
|
|
时基范围
|
|
在 0.5 ns/div 至 500 s/div 范围内可选
|
|
触发系统
|
|
触发类型
|
标配
|
边沿，宽度，视频（PAL，NTSC，SECAM，PAL-M，SDTV 576i，HDTV 720p，HDTV 1080i，HDTV 1080p），码型，Line，串行总线
|
|
|
可选
|
I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN，音频 (I2S)，ARINC 429，MIL-STD-1553
|
|
MSO 选件
|
|
数字通道
|
|
16（2 个逻辑探头）
|
|
采样率
|
|
2.5 Gsample/s；5 Gsample/s（交织模式）
|
|
存储深度
|
|
10 Msample
|
|
波形发生器选件
|
|
分辨率，采样率
|
|
14 位，250 Msample/s
|
|
振幅
|
高阻抗；50 Ω
|
20 mV 至 10 V (Vpp)；10 mV 至 5 V (Vpp)
|
|
DC 偏移
|
高阻抗；50 Ω
|
±5 V；±2.5 V
|
|
通用数据
|
|
屏幕
|
|
10.1" WXGA TFT 彩色显示屏（1280 × 800 像素）
|
|
接口
|
|
支持 MTP 的 USB 主端口，USB 设备端口，LAN，支持远程显示和操作的强大 Web 服务器
|
|
可识别噪声
|
距离为 1.0 m 时的最大声压等级
|
28.3 dB(A)
|
|
尺寸
|
W × H × D
|
390 mm × 220 mm × 152 mm
(15.4 in × 8.66 in × 5.98 in)
|
|
重量
|
|
3.3 kg (7.3 lb)
|
